Упаковочный аппарат ТМ-1П

Описание

Термоупаковочная машина ТМ-1П используется для для штучной и групповой упаковки пищевой, технической и других видов продукции в термоусадочную полиэтиленовую пленку. Полуавтомат ТМ-1П надежен и универсален.  Он применяется для упаковки продукции в банках, бутылках, ПЭТ-таре, пакетах (консервы, газированные напитки, вода, молоко, мука, соки), товаров непродовольственной группы, промышленных комплектующих, и т.п.

Отличается универсальностью, высокой надежностью и производительностью.

Производительность линии ТМ-1П достигает 600 упаковок в час*.

Универсальность и быстрота настройки на различные виды продукции делает ее покупку предпочтительнее покупки автоматического оборудования. Гарантия в 18 месяцев и возможность 24-х часовой эксплуатации сделает ее незаменимой для Вашего производства.

ТМ-1П это:

• Высокая производительность;
• Простота в установке и надежность в эксплуатации;
• Небольшие габариты;
• Низкое энергопотребление;
• Регулировка температуры в камере;
• Экономия на расходных материалах;
• Упаковка широкого диапазона продуктов и товаров.

Состав

Комплект  поставки ТМ-1П состоит из термотоннеля и полуавтоматического термоножа.

Термонож оснащен пневматическими системами привода ножа и фиксации упаковки, автоподмотчиками пленки, пневмотолкателем продукции.

В конструкции ТМ-1П " используется промышленная пневматика производства Италии.

В состав упаковочной линии входят:

• ТМ-1 термотоннель

• ТМ-1П термонож полуавтоматический

Основные технические характеристики:

Тип термоусадочной пленки: Полиэтилен (ПЭ)

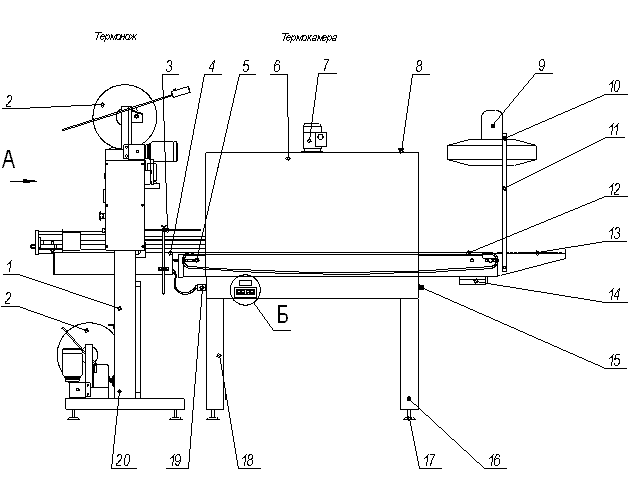

Состав аппарата

1. Несущая рама термоножа
2. Рулон пленки (не входит в комплект поставки)
3. Направляющая формирователя упаковки
4. Стол термоножа
5. Узел регулировки натяжения конвейерной ленты термокамеры
6. Рабочая камера
7. Электродвигатель вентилятора обдува рабочей камеры
8. Кнопка аварийной остановки конвейера
9. Вентилятор охлаждения готовой продукции
10. Фиксатор положения вентилятора охлаждения готовой продукции
11. Рама крепления вентилятора охлаждения готовой продукции и приемного рольганга
12. Конвейер
13. Приемный рольганг
14. Электродвигатель привода конвейера
15. Разъем подключения вентилятора охлаждения готовой продукции
16. Заземляющий контакт термокамеры
17. Регулируемая винтовая опора
18. Опорная стойка
19. Сетевой шнур подключения термоножа
20. Заземляющий контакт термоножа
21. Рулонодержатель
22. Верхняя раскатка
23. Верхняя рамка включения автоматической подмотки пленки
24. Электродвигатель блока подмотки пленки
25. Нижняя рамка включения автоматической подмотки пленки
26. Нижняя раскатка
27. Пневмоцилиндр толкателя подвижной рамы термоножа
28. Воздушный кран
29. Фильтр-регулятор
30. Распределитель воздуха в пневмосистеме
31. Ковш толкателя блока упаковки
32. Фиксатор ковша толкателя блока упаковки
33. Пневмоцилиндр толкателя блока упаковки
34. Подвижная рама термоножа
35. Верхняя планка термоножа
36. Пластина прижима блока упаковки
37. Пневмоцилиндр прижима блока упаковки
